ミニ測定顕微鏡（ミニツール顕微鏡）

電子パーツ・超硬工具・小物用の測定顕微鏡です。

  • 本製品は、小型化・持ち運び便利・低価格
  • 電子パーツ・超硬工具・小物測定に最適
  • 簡単な実験測定にいかがでしょうか？
  • 落射照明はLEDリング照明を採用
  • 簡易回転テーブル付
  • CCD・USBカメラ搭載可
  • デモ機対応
[1] 顕微鏡部
接眼レンズ 10X　クロスライン付　 （標準）
オプション 20X　クロスライン付
対物レンズ 3X　作動距離　63mm　（標準）
オプション 4X　作動距離　48mm
5X　作動距離　39mm
接眼レンズ用ミクロメーター各種あり
角度接眼レンズ　オプション
ホルダ Z軸　40mm移動
[2] ステージ部
XY移動量 25×25mm
X軸 デジタル式　1μ読み
アナログ式　10μ読み		 Y軸 デジタル式　1μ読み
アナログ式　10μ読み
簡易回転テーブル 360度回転 ステージガラス 80Φ
[3] その他
LED環状落射照明 付き
垂直落射照明はオプション
プリンター(DP-1VR)　オプション
Cマウントにして、CCD及びUSBカメラ搭載可
透過照明無し

ズーム式実体顕微鏡

  • 総合倍率7x～45xのズーム式実体顕微鏡
  • 広い作動距離（WD）100mm
  • 明るい光学系が実現する鮮明な視野
  • オプション接眼レンズ20x　補助対物0.5x / 2x　を用意
  • ＜オプション＞LED照明装置
仕様
型式 SYS02Z型
接眼レンズ 10x（視野数20, 本体に視度補正付き）
総合倍率 7x（視野28.6mmφ）～45x（視野4.4mmφ）
ズーム範囲 0.7×～4.5× WD 100mm
重量 4.5kg ポール直径 Φ32mm
オプション
LEDリング照明装置
補助対物レンズ  0.5×(WD165mm）,2×(WD33mm）
接眼レンズ　20×(視野数10）2個1組

三眼ズーム式実体顕微鏡

  • 総合倍率7x～45xの三眼ズーム式実体顕微鏡
  • 広い作動距離（WD）100mm
  • オプションによりテレビやパソコンでの観察が可能に
  • オプション接眼レンズ20x　補助対物0.5x / 2x　を用意
  • ＜オプション＞LED照明装置
標準構成
形式 SYS03Z型
接眼レンズ 10x（視野数20・本体に視度補正付き）
総合倍率 7x（視野28.6mmφ）～45x（視野4.4mmφ）
ズーム範囲 0.7×～4.5× WD 100mm
重量 4.5kg ポール直径 Φ32mm
オプション
補助対物レンズ
0.5× WD165mm, 2× WD30mm
接眼レンズ　20×　2個1組（視野数10）
LEDリング照明装置

ZElSS実体顕微鏡

Stemi305シIJ－ズは、同軸LED照明を内蔵した新しい実体顕微鏡のスタンダードです。ハーフミラーを使用しない二アバーチカル方式なので、明るく快適な観察が可能です。

専用のスタンドKシリーズは、電源を内蔵し各種照明の制御をスタンドから行えます。そのため顕微鏡まわりがケーブルで煩雑にならず移設も簡単に行えます。

特徴（共通機能）
  • 深い焦点深度と明るい光学系
  • ズームクリックストップ機能
  • AIト山一0neの省スペースデザイン
  • ズームボディ本体内蔵の同軸LED照明
  • 電源および照明コントロール内蔵スタンド

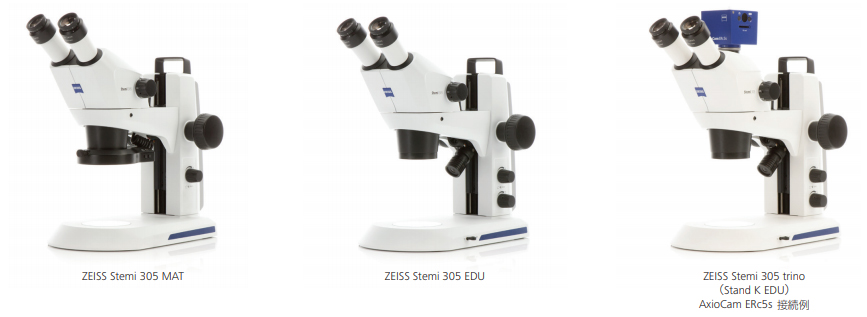

特徴（ZEISSStemi305MAT）
  • リングLED照明（分割点灯機能搭載）
  • ESD保護機能
特徴（ZEISSStemi305trino）
  • カメラボート（50：50）
    （0．5×リレーレンズ内蔵、C－マウント）
基本仕様（接眼レンズ10X、補助レンズなし）
ズーム比 5：1 標準倍率 8×－40X
作動距離 110mm 視野数 23
Highlights ハイライト
  • ズームボディ本体に内蔵された同軸LED照明は影のない均一な照明で今まで見えなかった「穴の奥や深いくぼみの底」などが簡単に観察できます。
  • 変億のためのオプションや照明が豊富で簡単に付替えが可能。
  • 最大2系統の反射光照明と透過光照明（ 組合わせのスタンドに依存（Stand K MATは非対応））を組み合わせて任意のライティングが可能です。
  • ZEISS Stemi305MATはESD保護機能に対応し静電気にデリケートなワークにも対応可能です。
  • ZEISSStemi305trinoのカメラポートは、カメラ撮影時も像の消失の無い50：50タイプを採用。カメラを撮影しながら立体視が可能なのでトレーニング用途に最適です。

実体顕微鏡用リング照明

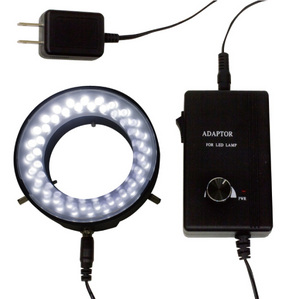

実体顕微鏡用LEDリング照明

お求めやすい価格を追求した、LED48個タイプ。付属の専用拡散板を取り付けた場合でも、通常観察に十分な明るさを確保できる、LEDリング照明装置のエントリーモデルです。

細系リング照明

ズームスコープ用LEDリング照明

  • 小型化でLED48個タイプ
  • 十分な明るさが取れる調光タイプ
製品仕様
実体顕微鏡用リング照明
LED-R48		 細系リング照明
LED-240
価格（税別） 16,000円 25,000円
取付径 35φ～60φ（取付部の径が60φを超える、もしくはナナメ形状で3点のネジで固定出来ない顕微鏡へは取り付け不可） 26φ～32φ
取付方法 3点ネジ留め
ON/OFFスイッチ 電源ON/OFFスイッチ
光量調整 ○ 調光可能
発光色 白色（色温度 6,500 K）
最大照度 40,000 Lux 以上（W.D. 100mm、 専用付属拡散板取付時） 40,000 Lux 以上（W.D. 100mm）
電源 AC100-240V 50/60Hz 0.3A
消費電力 5W
動作環境 気温 5℃～30℃、 湿度 60％未満
W.D. 55mm以上 でご使用ください。
（直射日光の当たらない所での使用, 結露なきこと）
付属品 専用拡散板（取り外し可能）

10W LED スポット照明

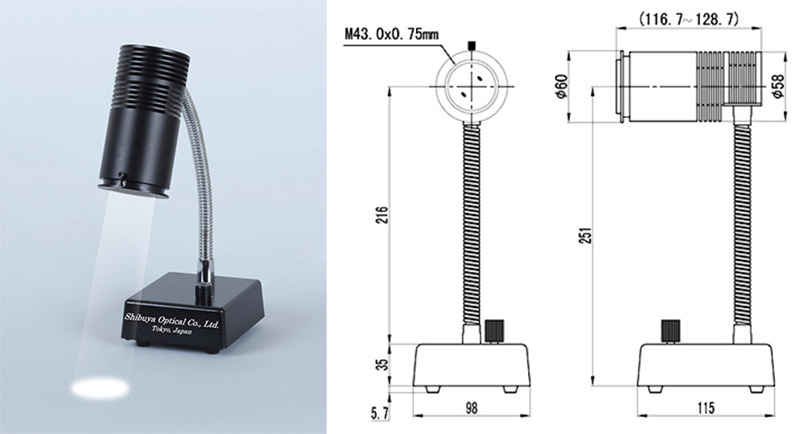

  • 目視検査用 10Ｗ LEDスポット照明　SE-10W
  • 定価：50,000円(税別)

高輝度白色LEDを使用したシンプルなスタンド式目視検査用照明です。約75,000lxの明るい照度で、レンズ、光学部品、ICウェーハ、実装基板、塗装ムラや金属表面の蒸着状態等々をチェックする際に役に立ちます。自然空冷ファンレスのため、グリーンルームに最適です。また、工作機械の補助照明やカスタム装置用光源としても使用できます。

仕様
型番　SE-10W
中心照度 約75,000l×(@WD = 200mm)
照射範囲 φ約50mm(@WD = 200mm)
定格入力電圧 DC12V 冷却方式 自然空冷
調光方式 電源スイッチによる連続調光
使用環境 0℃～40℃、湿度：20～80％(結露なきこと)
重さ 約1430ｇ(ACアダプター除き)
ACアダプター 定格入力：100～240Ｖ 50/60Hz 定格出力：12V, 1.5A
オプション フィルター(赤、グリーン) φ40mm×2T
各5,000円(税別)

LEDファイバーライトガイド光源

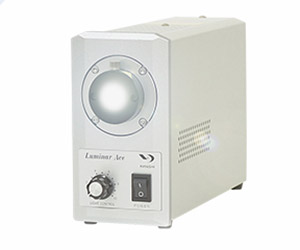

LEDルミナーエース LA-HDF108/158

HAYASHI-REPIC
型番：LA-HDF158AA / LA-HDF108AA / LA-HDF108DA

  • 高輝度4チップパワーLED採用により省エネ・長寿命
  • 独自の光学レンズを採用
  • 100W～150Wハロゲンランプに相当する照度

LA-HDF108AA/108DFは、ファンをつかっていないため静かです。冷却ファンがない為ファンの故障によるトラブルも無くなりました。

LA-HDF158AAは、ハロゲン150W相当。ハロゲン光源が不要となりました。ラインセンサーの使用に最適。

仕様
型式　LA-HDF158AA
消費電力 20W 中心照度 ※2 400,000lx
冷却機構 強制ファン冷却 フィルター径 φ22.5
外部制御機能 ※4 LED ON/OFF
リモート調光：アナログ信号入力(DC0-5V)
規格 CEマーキング
EN61010-1:2010(3rd Ed.)
IEC62471:2006(1st Ed.) Risk Group 2
EMC:EN61326-1:2006 ClassB.
型式　LA-HDF108AA
消費電力 18W 中心照度 ※2 300,000lx
冷却機構 ファンレス フィルター径 φ22.5
外部制御機能 ※4 LED ON/OFF
リモート調光：アナログ信号入力(DC0-5V)
規格 CEマーキング
EN61010-1:2010(3rd Ed.)
IEC62471:2006(1st Ed.) Risk Group 2
EMC:EN61326-1:2006 ClassB.
型式　LA-HDF108DA
消費電力 18W 中心照度 ※2 300,000lx
冷却機構 ファンレス フィルター径 φ22.5
外部制御機能 ※4 LED ON/OFF
リモート調光：8bitパラレル
規格 -
[型式共通]
発光色(色温度 ※1) 白色 (6500K) LED寿命 ※3 30,000H
定格入力 AC100V-240V ±10%, 50/60Hz
調光方式 定電流制御方式・前面パネルのツマミによる連続調光
環境条件 使用周囲温度：0°C – 40°C
使用周囲湿度：20% – 80%RH(結露無きこと)
室内使用、高度2000m以内
外形寸法 [W]78mm x [H]114mm x [D]200mm (突起部を除く)
本体重量 2.0kg
付属品 取扱説明書, AC100V専用ACコード(アース端子付3ピンA型) ※5
  • ※1.色温度は参考値であり保証値ではありません。
  • ※2.結束径φ8mm 長さ500mm のライトガイドを使用し、出射端から50mm 離れた位置での参考照度です。
  • ※3.LED寿命は使用環境で異なることがあり保証値ではありません。
  • ※4.High/Low切り替えオプションを追加可能です。Highモード：通常光量・Lowモード：光源光量半減
  • ※5.AC240V用ACコードは別売となります。

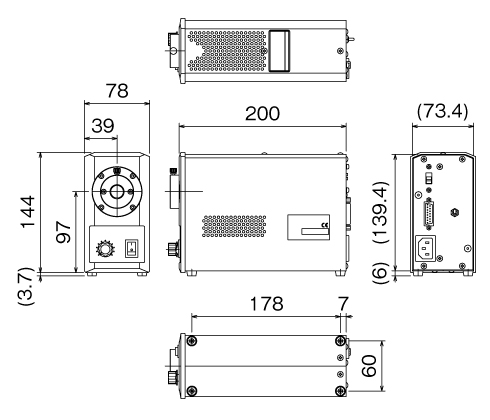

外観図

Unit:[mm]

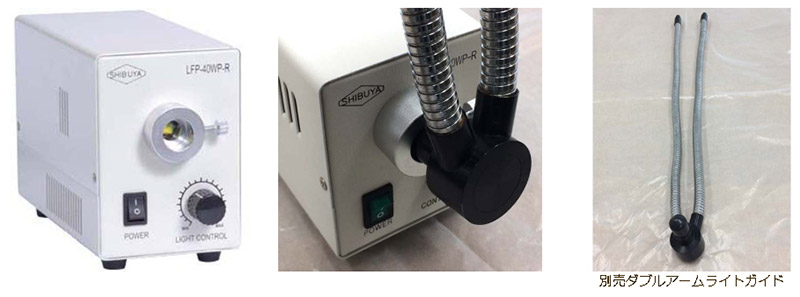

40W LED 照明 LFP-40WP

生産現場のみならず、色々な場面での使用が可能です。

  • 高輝度40W LED使用により強い照度(2500lm)が実現。
  • ダブルアームライトガイド(別売、径16mm)装着可能
  • リモートコントロール接続I/Oポートあり
  • RoHS対応

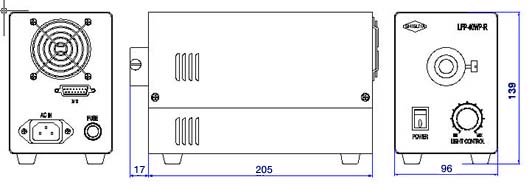

図面
仕様
型名　LFP-40WP-R
色温度 白色、6500K
入力電圧 100VAC-240VAC、50/60Hz
消耗電力 50W 全光束 2500lm
発光面積 8×8mm2 本体の色 白
使用環境 -10℃～40℃、30％～90％湿度
寸法 約 L205×W96×H139mm
重さ 約1.96kg(本体のみ)
定価 45,000円
別売ダブルアームライトガイド（定価：15,000円）

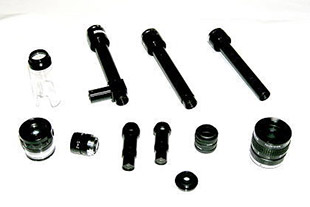

光学レンズ関連

  • ほんの一例です。
  • その他光学レンズ・プリズム・フィルター・ミクロメーター等各種を取り扱っております。
  • 特殊レンズの設計開発・試作製作・改造等を行います。
