ハイビジョン電子ライン発生器

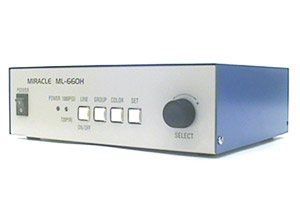

ハイビジョンカメラ用 電子ライン発生器 ML-660H型
ハイビジョンカメラのDVI仕様から入力された映像信号に電子ラインを12本（縦6本、横6本）挿入してDVIで出力する電子ライン発生器です。
- 映像方式はDVI（DVI Revision1.0準拠）の720P(60P)/1080P(60P)を自動で判別します。
- ライン色を白/黒/赤/青の4色より選択可能です。色選択時は縦横一対の組合せです。
- ライン太さは1ドット/3ドットより選択可能です。
- ライン位置は1ドット単位で任意の位置に設定可能です。
- 本体前面スイッチとエンコーダ（ダイヤル）にてラインの位置移動の操作が簡単に行えます。
| 仕様 | |||
| 映像方式 | DVI方式 LVDS信号 | ||
|---|---|---|---|
| DVI Revision1.0準拠、HDCP非対応 | |||
| 対応画素数 | 280×720ピクセル 60P / 1920×1080ピクセル 60P | ||
| 720P(60P)/1080P(60P)を自動判別 | |||
| 映像入力 | 1系統 HDMIコネクタ | ||
| 映像出力 | 1系統 HDMIコネクタ | ||
| フロントLED | 電源ランプ用：1系統 [緑] 入力映像の画素数表示用：1系統 [1080P：緑、720P：赤] |
||
| ライン色 | 各ラインは、白/黒/赤/青の4色より選択可 | ||
| 色選択は縦横一対の組合せです。初期値は白 | |||
| ライン太さ | 1ドット / 3ドットより選択可 | ||
| 初期値は1ドット | |||
| 分解能 | 720P：垂直方向 720、水平方向 1280 1080P：垂直方向 1080、水平方向 1920 |
||
| 設定内容の保存 | ライン位置、ライン色、ライン太さの値を機器内の記憶媒体に保存 | ||
| 使用周囲温度 | 0～40℃ | 保存温度 | -20～60℃ |
| 使用周囲湿度 | 20～90％ RH | ||
| 結露無きこと | |||
| 電源電圧 | AC100V±10％ 50/60Hz | ||
| 消費電力 | 5W以下 | ||
| 外形寸法 | 140(W)×180(D)×44(H)mm | ||
| 突起物、ゴム足除く | |||
| 質量 | 1kg | 塗装色 | 5Y-7/1 近似 |

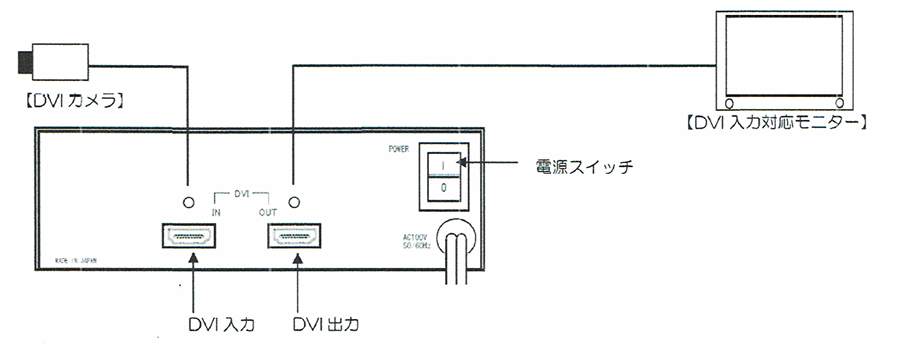

背面部と機器の接続例
HDハイビジョンカメラ
DVI出力 カラーカメラ

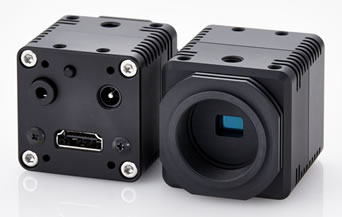

HDMIコネクターでモニターへダイレクト接続、PCレスで観察システムを構築可能に。
オプションのリモコンユニットを使って画面上にクロスラインやシャドーマスク表示可能。Fullハイビジョン1080Pモデルも登場し、より高解像度の画像を取得できます。
製品ラインアップ
| [型番(カラー)] STC-HD93DV／STC-HD93DV-B／STC-HD93DV-CS | |||
| 解像度 | ハイビジョン720P | フレームスピード | 60fps |
|---|---|---|---|
| 解像度(Pixel) | 1280×720 | センサーサイズ | 1/3型 |
| セルサイズ (V×H,μm) | 4.08×4.08 | ||
| 撮像面積 (V×H×D,mm) | 2.9×5.2×6.0 | ||
| センサー(カラー) | ICX692AQA | ||
| レンズマウント | Cマウント／CSマウント（STC-HD93DV-CSのみ） | ||
| [型番(カラー)] STC-HD203DV／STC-HD203DV-CS | |||
| 解像度 | Fullハイビジョン1080P | フレームスピード | 60fps |
| 解像度(Pixel) | 1920×1080 | センサーサイズ | 1/2.8型 |
| セルサイズ (V×H,μm) | 2.8×2.8 | ||
| 撮像面積 (V×H×D,mm) | 3.0×5.4×6.2 | ||
| センサー(カラー) | IMX136 | ||
| レンズマウント | Cマウント／CSマウント（STC-HD203DV-CSのみ） | ||
外部コネクタ仕様
| 外部接続コネクタ | |||

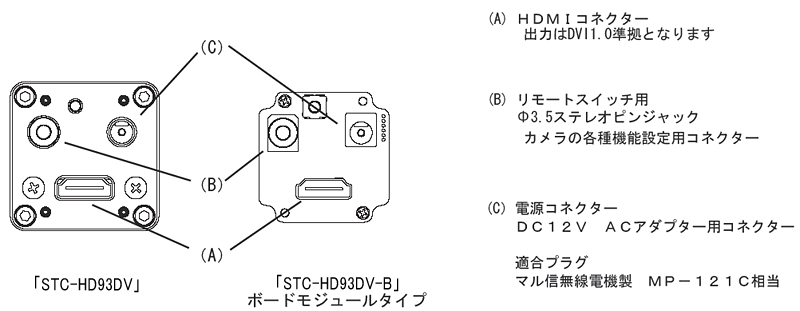

| HDMIコネクタ | DVI 1.0準拠 | 通信 | φ3.5ステレオピンジャック |
|---|---|---|---|
| 電源 | MP-121C（マル信無線電機）相当 | ||
電子ライン発生器

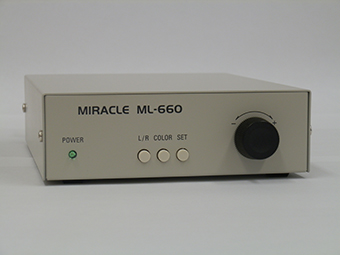

MODEL : ML-660RK
ML-660RKは、CCDカメラの映像信号に水平方向6本・垂直方向6本の電子ラインをスーパーインポーズする装置です。
- NTSCのカラー信号をプログレシブ変換しています。
- プログレシブはラインの補完処理によりジャギを防止しています。
- 画面の位置確認用にクロスラインをたて、よこ各6本挿入できます。
- ラインの設定はロータリーエンコーダの使用により微妙な移動が可能です。
- 設定ラインの位置情報は内部にメモリーされています。
- カメラ用の電源を内蔵しています。
- カメラ用の電源はDC12V 300mAまで使用できます。
仕様
| 映像入力 | ・2系統 - カメラケーブルコネクタ(ヒロセ HR10) / VIDEO IN(BNC) ・NTSC方式、1.0Vp-p, 75Ω ・カメラケーブルコネクタ(HR10)とVIDEO IN(BNC)の同時入力は不可 |
||
|---|---|---|---|
| 映像出力 | ・2系統 - RGB OUT(高密度DSUB15) / VIDEO OUT(BNC) ・RGB OUT: VGA相当、 アナログ RGB 70Ω, HS VS LVTTL(負極性) ・VIDEO OUT: NTSC方式、1.0Vp-p, 75Ω |
||
| カメラ電源出力 | ・DC12V, 300mA(MAX) ・カメラーケーブルコネクタ(HR10)経由 |
||
| 電源 | Ac100V +/-10V, 50/60Hz, 4W | ||
| 仕様温度 | 0 - 40℃, 20 - 90% RH | ||
| 外形寸法 | 幅140mm × 高さ44mm × 奥行180mm | ||
| 質量 | 1.1kg | 筐体色 | アイボリー (5Y-7/1近似) |

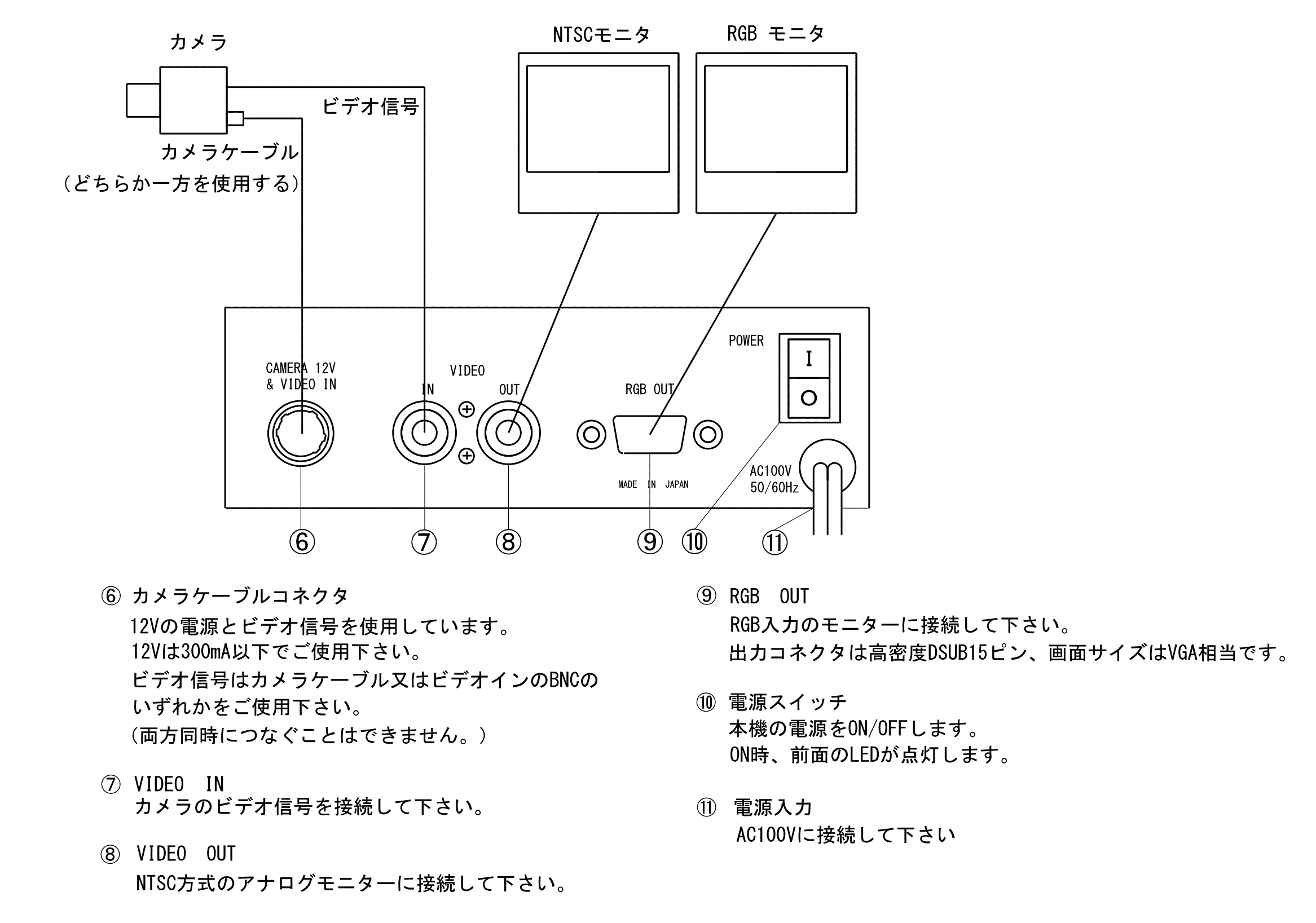

パネル構成
デジタルカメラ画像表示

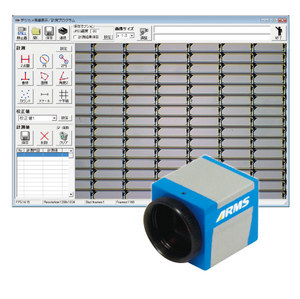

計測プログラム付属USB3.0カメラ
二次元画像計測が可能な専用計測ソフトが付属した、高解像度USB3.0の顕微鏡用デジタルカメラです。
AUSB3-Kシリーズは、高解像度USB3.0 CMOSデジタルカメラに、多機能で使いやすい二次元画像計測ソフトが付属した、コストパフォーマンスの高いセットです。

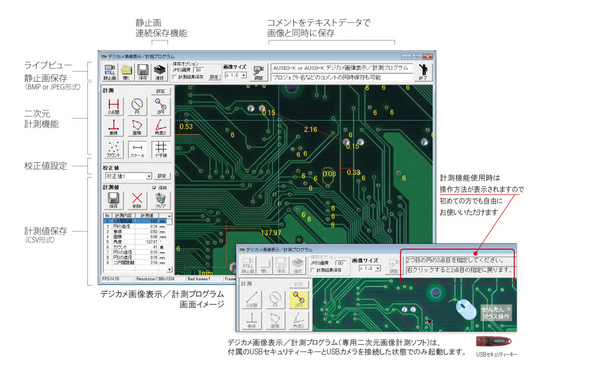

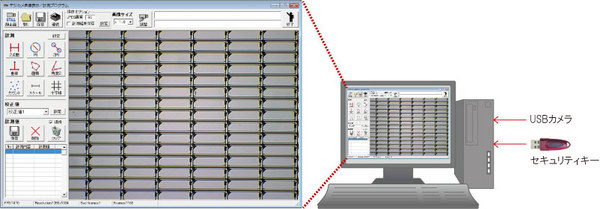

デジカメ画像表示/計測プログラム（専用画像計測ソフト）は、USBカメラとUSBセキュリティーキーを接続した状態でのみ起動します。
AUSB3-Kシリーズセット内容
- USB 3.0カメラ本体
- USB 3.0ケーブル（2m）
- USBセキュリティーキー
- CD-ROM（カメラドライバー、デジカメ画像表示/計測プログラム、インストールマニュアルPDF）
| ▼ 顕微鏡観察には、撮像素子サイズが大きくフレームレートの速いAUSB3-4133Kをおすすめしております | |
| 製品型番 | Cマウントデジタルカメラ |
| AUSB3-1130K | 130万画素 1/3" |
|---|---|
| AUSB3-4133K | 130万画素 1/1.8" |
| AUSB3-4203K | 200万画素 1/1.8" |
| AUSB3-1300K | 320万画素 1/2" |
| AUSB3-1500K | 500万画素 1/2.5" |
| AUSB3-11000K | 1,000万画素 1/2.3" |
| 付属品（各型番共通） | |
| [型番] AUSB3-1130K | |||
| 有効画素数 | 130万画素（1280×1024） | ||
|---|---|---|---|
| 撮像素子サイズ | 1/3"CMOS | ||
| 撮像サイズ(mm) | 4.6×3.7 | 画素サイズ(μm) | 3.6×3.6 |
| フレームレート(fps) | 24 | ||
| 解像度ごとのフレームレート参考値(fps) | |||
| 3840×2748 | ─ | 2592×1944 | ─ |
| 2048×1536 | ─ | 1600×1200 | ─ |
| 1280×1024 | 24 | 1024×768 | 39 |
| 800×600 | 60 | 640×480 | 81 |
| 電源（消費電力） | USBバスパワー1W 以下 | ||
| [型番] AUSB3-4133K | |||
| 有効画素数 | 130万画素（1280×1024） | ||
| 撮像素子サイズ | 1/1.8"CMOS | ||
| 撮像サイズ(mm) | 6.8×5.5 | 画素サイズ(μm) | 5.3×5.3 |
| フレームレート(fps) | 60 | ||
| 解像度ごとのフレームレート参考値(fps) | |||
| 3840×2748 | ─ | 2592×1944 | ─ |
| 2048×1536 | ─ | 1600×1200 | ─ |
| 1280×1024 | 60 | 1024×768 | 79 |
| 800×600 | 99 | 640×480 | 124 |
| 電源（消費電力） | USBバスパワー1W 以下 | ||
| [型番] AUSB3-4203K | |||
| 有効画素数 | 200万画素（1600×1200） | ||
| 撮像素子サイズ | 1/1.8"CMOS | ||
| 撮像サイズ(mm) | 7.2×5.4 | 画素サイズ(μm) | 4.5×4.5 |
| フレームレート(fps) | 47 | ||
| 解像度ごとのフレームレート参考値(fps) | |||
| 3840×2748 | ─ | 2592×1944 | ─ |
| 2048×1536 | ─ | 1600×1200 | 47 |
| 1280×1024 | 54 | 1024×768 | 72 |
| 800×600 | 91 | 640×480 | 115 |
| 電源（消費電力） | USBバスパワー1.5 W 以下 | ||
| [型番] AUSB3-1300K | |||
| 有効画素数 | 320万画素（2048×1536） | ||
| 撮像素子サイズ | 1/2"CMOS | ||
| 撮像サイズ(mm) | 6.6×4.9 | 画素サイズ(μm) | 3.2×3.2 |
| フレームレート(fps) | 12 | ||
| 解像度ごとのフレームレート参考値(fps) | |||
| 3840×2748 | ─ | 2592×1944 | ─ |
| 2048×1536 | 11 | 1600×1200 | 17 |
| 1280×1024 | 24 | 1024×768 | 36 |
| 800×600 | 53 | 640×480 | 75 |
| 電源（消費電力） | USBバスパワー1.5 W 以下 | ||
| [型番] AUSB3-1500K | |||
| 有効画素数 | 500万画素（2592×1944） | ||
| 撮像素子サイズ | 1/2.5"CMOS | ||
| 撮像サイズ(mm) | 5.7×4.28 | 画素サイズ(μm) | 2.2×2.2 |
| フレームレート(fps) | 12 | ||
| 解像度ごとのフレームレート参考値(fps) | |||
| 3840×2748 | ─ | 2592×1944 | 13 |
| 2048×1536 | 20 | 1600×1200 | 31 |
| 1280×1024 | 41 | 1024×768 | 62 |
| 800×600 | 89 | 640×480 | 123 |
| 電源（消費電力） | USBバスパワー1.5 W 以下 | ||
| [型番] AUSB3-11000K | |||
| 有効画素数 | 1000万画素（3664×2748） | ||
| 撮像素子サイズ | 1/2.3"CMOS | ||
| 撮像サイズ(mm) | 6.1×4.6 | 画素サイズ(μm) | 1.67×1.67 |
| フレームレート(fps) | 7.5 | ||
| 解像度ごとのフレームレート参考値(fps) | |||
| 3840×2748 | 7 | 2592×1944 | 14 |
| 2048×1536 | 21 | 1600×1200 | 31 |
| 1280×1024 | 42 | 1024×768 | 63 |
| 800×600 | 88 | 640×480 | 92 |
| 電源（消費電力） | USBバスパワー1.5 W 以下 | ||
| [型番共通] | |||
| 動作温度・湿度 | 温度 0～45℃（直射日光の当たらない所での使用） 湿度 20～90%（結露なきこと） |
||
| システム要件 | 後述のシステム要件を満たすPCをご用意ください | ||

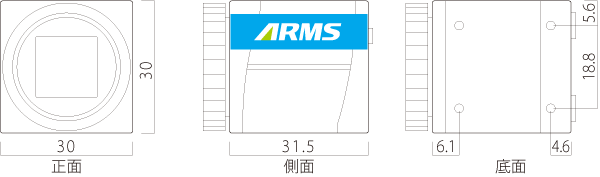

カメラ本体寸法
USB 3.0 カメラ専用 オプション製品

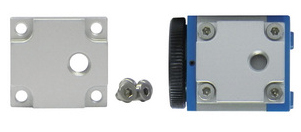

| 三脚穴取り付けアタッチメント |  |
|---|---|

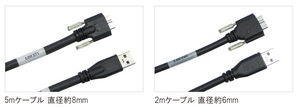

| USB3.0延長ケーブル2m（ロック付き） | USB3.0延長ケーブル各種 ※ロック機構付き： 装置搭載用としてオススメです。
ネジでしっかりとカメラに固定出来る、ロック機構付きの延長ケーブルです。 ケーブル長が長くなると、ケーブル自体の径も太くなり、自重も増えます。 ※AUSB3・AUSB3-Kシリーズ専用です。 |
| USB3.0延長ケーブル3m（ロック付き） | |
| USB3.0延長ケーブル5m（ロック付き） |
システム要件 ： ご購入前に必ずお確かめ下さい。
上記の条件を満たさないPCでは本製品はご利用いただけません。

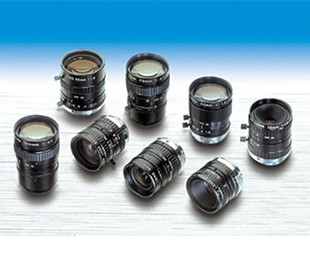

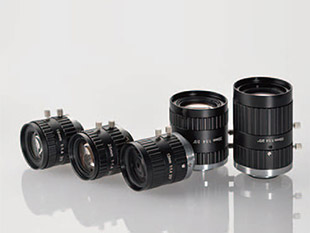

FA用CCTVレンズ 2/3″・40万画素センサー対応
LM SERIES
監視用途からFA用途まで幅広く対応した汎用FA用CCTVレンズ
全機種フォーカスロック、絞りロック機構付き。用途に合わせてf8～f100mmまでの8機種からお選びください。
仕様
| 品番 | LM8JC | LM12JC | LM16JC | LM25JC |
|---|---|---|---|---|
| 焦点距離(mm) | 8.0 | 12.0 | 16.0 | 25.0 |
| F値(∞) | 1.4 | 1.6 | ||
| 画角・水平 | 64.2° | 42.5° | 30.5° | 21° |
| 画角・垂直 | 47.7° | 31.7° | 22.8° | 15.7° |
| 画角・対角 | 81.3° | 53.7° | 38.3° | 26.3° |
| 最短撮影距離(m) | 0.1 | 0.2 | ||
| TVディストーション(%) | -6.20 | -2.50 | -1.50 | -0.60 |
| フィルター径 | M27×P0.5 | |||
| 重量(g) | 54 | 55 | 39 | 45 |
| 適合カメラ(inch) | 2/3 | |||
| 品番 | LM35JC | LM50JC | LM75JC | LM100JC |
| 焦点距離(mm) | 35.0 | 50.0 | 75.0 | 100.0 |
| F値(∞) | 1.6 | 2.0 | 2.5 | 2.8 |
| 画角・水平 | 14.4° | 10.1° | 6.7° | 5° |
| 画角・垂直 | 10.8° | 7.6° | 5° | 3.5° |
| 画角・対角 | 17.9° | 12.6° | 8.3° | 6.3° |
| 最短撮影距離(m) | 0.3 | 0.5 | 1.2 | 2 |
| TVディストーション(%) | -0.21 | -0.16 | -0.10 | -0.05 |
| フィルター径 | M30.5×P0.5 | M34×P0.5 | M40.5×P0.5 | |
| 重量(g) | 73 | 88 | 138 | |
| 適合カメラ(inch) | 2/3 | |||
MK-C SERIES
2/3″対応CCTVマシンビジョンレンズ
- 2/3"・5メガピクセル対応
- f8、f12、f16、f25、f35、f50の6機種ラインナップ
- 低ディストーション設計
- フォーカス及び絞り部ロック機構付き
- Cマウント
仕様
| 品番 | MK0814-C | MK1214-C | MK1614-C |
|---|---|---|---|
| 焦点距離(mm) | 8.0 | 12.5 | 16.0 |
| F値(∞) | 1.4 | ||
| 画角・水平 | 56.3° | 39° | 30.3° |
| 画角・垂直 | 43.7° | 30.3° | 23° |
| 画角・対角 | 67.1° | 46.6° | 37.3° |
| 最短撮影距離(m) | 0.1 | 0.15 | 0.1 |
| TVディストーション(%) | 1.00 | -0.80 | 0.10 |
| フィルター径 | M37×P0.5 | M30.5×P0.5 | |
| 重量(g) | 108 | 60 | 61 |
| 適合カメラ(inch) | 2/3 | ||
| 品番 | MK2514-C | MK3514-C | MK5014-C |
| 焦点距離(mm) | 25.0 | 35.0 | 50.0 |
| F値(∞) | 1.4 | ||
| 画角・水平 | 20° | 13.9° | 10.46° |
| 画角・垂直 | 15° | 10.4° | 7.86° |
| 画角・対角 | 24.6° | 17.3° | 13.04° |
| 最短撮影距離(m) | 0.1 | 0.2 | 0.3 |
| TVディストーション(%) | 0.20 | -0.80 | |
| フィルター径 | M30.5×P0.5 | M37×P0.5 | |
| 重量(g) | 65 | 125 | 128 |
| 適合カメラ(inch) | 2/3 | ||

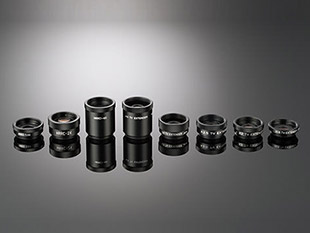

40万・メガピクセル対応リアコンバータレンズ
EXTENDER LENS SERIES
今お使いのレンズはそのままに、W.D.も変えずに、倍率を上げるコンバータレンズです。テレセン系に合わせたHRRCシリーズと、マクロ系に合わせたTVRシリーズの2タイプをご用意。各シリーズに複数の倍率をラインナップしておりますので、ご希望の条件に合わせた選択が可能です。
F値換算表
※合成F値はリアコンバータレンズの倍率 x 本体F値です。
| 本体F値 | 0.95 | ||
| 合成F値 | 1.3× | 1.5× | 2× |
|---|---|---|---|
| 1.235 | 1.425 | 1.9 | |
| 3× | 4× | 5× | |
| 2.85 | 3.8 | 4.75 | |
| 本体F値 | 1.3 | ||
| 合成F値 | 1.3× | 1.5× | 2× |
| 1.69 | 1.95 | 2.6 | |
| 3× | 4× | 5× | |
| 3.9 | 5.2 | 6.5 | |
| 本体F値 | 1.4 | ||
| 合成F値 | 1.3× | 1.5× | 2× |
| 1.82 | 2.1 | 2.8 | |
| 3× | 4× | 5× | |
| 4.2 | 5.6 | 7 | |
| 本体F値 | 1.6 | ||
| 合成F値 | 1.3× | 1.5× | 2× |
| 2.08 | 2.4 | 3.2 | |
| 3× | 4× | 5× | |
| 4.8 | 6.4 | 8 | |
| 本体F値 | 1.8 | ||
| 合成F値 | 1.3× | 1.5× | 2× |
| 2.34 | 2.7 | 3.6 | |
| 3× | 4× | 5× | |
| 5.4 | 7.2 | 9 | |
| 本体F値 | 2.8 | ||
| 合成F値 | 1.3× | 1.5× | 2× |
| 3.64 | 4.2 | 5.6 | |
| 3× | 4× | 5× | |
| 8.4 | 11.2 | 14 | |

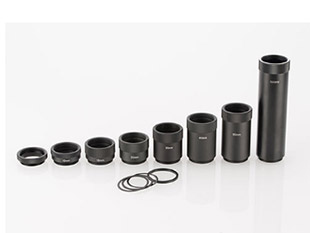

Cマウント接写リング
CLOSEUP RING SERIES
CCTVレンズとカメラの間に挟み、レンズのバック長を延ばします。接写リングの長さが長いほどW.D.はより短くなり、倍率が上がります。実験などに便利な接写リングセット品もございます。
仕様
| 型式 | サイズ(mm) | 品名(Cマウント) |
|---|---|---|
| CL002 | φ30×0.2 | 0.2mm スペーサーリング |
| CL005 | φ30×0.5 | 0.5mm スペーサーリング |
| CL01 | φ30×1 | 1mm スペーサーリング |
| CL02 | φ30×2 | 2mm スペーサーリング |
| CL05 | φ30×5 | 5mm 両ネジチューブタイプ |
| CL10 | φ30×10 | 10mm 両ネジチューブタイプ |
| CL15 | φ30×15 | 15mm 両ネジチューブタイプ |
| CL20 | φ30×20 | 20mm 両ネジチューブタイプ |
| CL30 | φ30×30 | 30mm 両ネジチューブタイプ |
| CL40 | φ30×40 | 40mm 両ネジチューブタイプ |
| CL50 | φ30×50 | 50mm 両ネジチューブタイプ |
| CL100 | φ30×100 | 100mm 両ネジチューブタイプ |
| CL15-20 | φ30×15〜20 | 可変調整リング(15〜20m) |
| CL30-42 | φ30×30〜42 | 可変調整リング(30〜42m) |
Cマウント接写リングセット
| 型式 | 内容構成物 | 数量 |
|---|---|---|
| CLS78-5 | CL005 0.5mm | 1ヶ |
| CL01 1mm | ||
| CL02 2mm | ||
| CL05 5mm | ||
| CL010 10mm | ||
| CL020 20mm | ||
| CL040 40mm |
